折彎?rùn)C(jī)是一種能夠?qū)Ρ“暹M(jìn)行折彎的機器，其結構主要包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。使用時由導線對線圈通電，通電后對壓板產生引力，從而實現對壓板和底座之間薄板的夾持。由于采用了電磁力夾持，使得壓板可以做成多種工件要求，而且可對有側壁的工件進行加工，操作上也很簡便。折彎?rùn)C(jī)分為手動折彎?rùn)C(jī)、液壓折彎?rùn)C(jī)和數控折彎?rùn)C(jī)。
工作原理

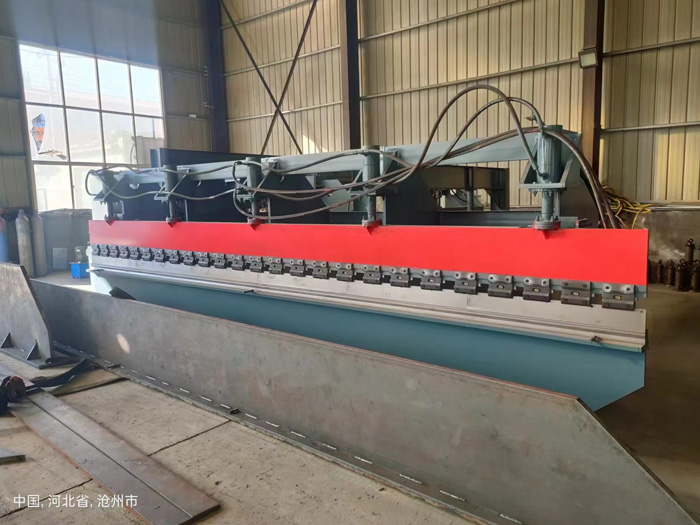

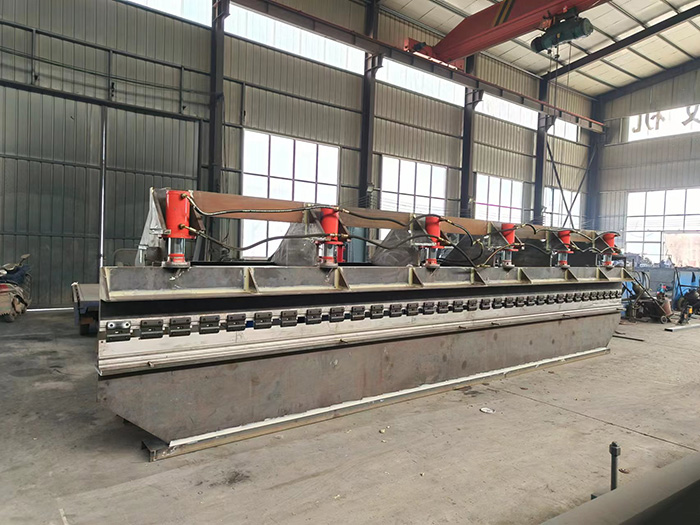

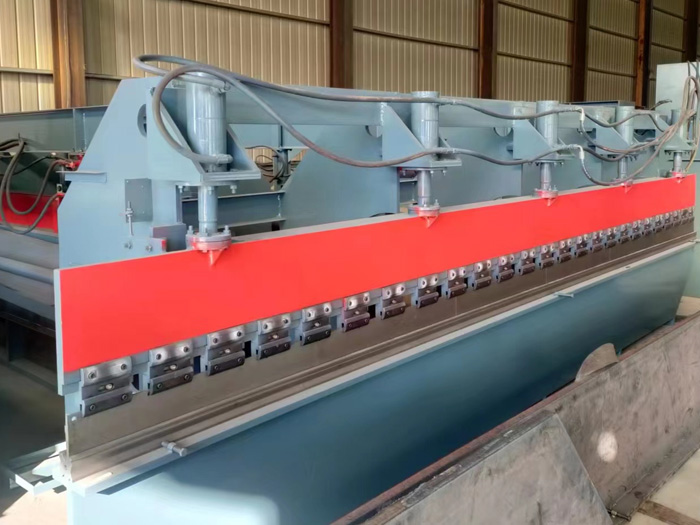

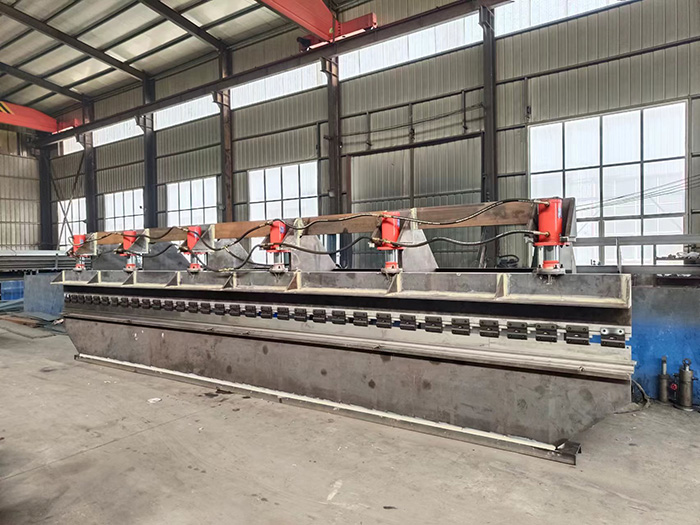

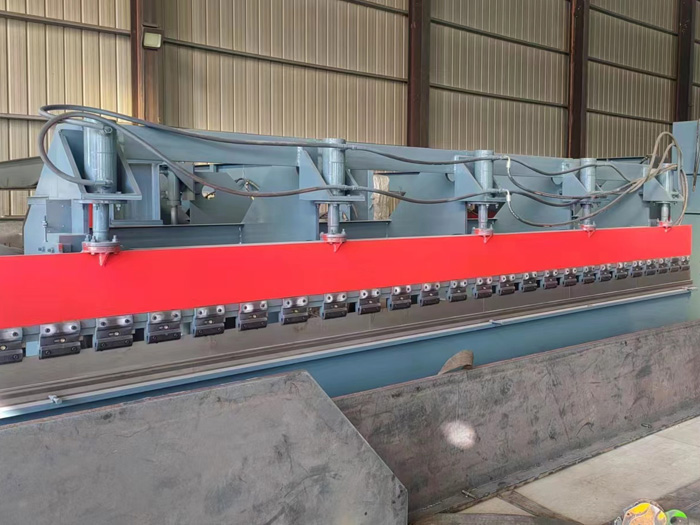

液壓折彎?rùn)C(jī)包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。
使用時由導線對線圈通電，通電后對壓板產生引力，從而實現對壓板和底座之間薄板的夾持。由于采用了電磁力夾持，使得壓板可以做成多種工件要求，而且可對有側壁的工件進行加工。折彎?rùn)C(jī)可以通過更換折彎?rùn)C(jī)模具，從而滿足各種工件的需求。
工作流程
這彎曲的設備是一種帶可調弓輥卷板機。它是液壓。它有三輥。兩個外側滾子都是主傳動輥。但三輥可以看作是主傳動輥。上輥被固定。較低的滾子弧環境中向上和向下移動到固定的旋轉中心。整個彎曲可以由一個屏幕的液晶位移進行xxx，此配置文件與三輥卷板機的兩側均配備支持輥裝置，確保質量的折彎?rùn)C(jī)的非對稱配置文件。
結構說明
1. 滑塊部分：采用液壓傳動，滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上，通過液壓使 活塞（桿）帶動滑塊上下運動，機械擋塊由數控系統控制調節數值；
2. 工作臺部分：由按鈕盒操縱，使電動機帶動擋料架前后移動，并由數控系統控制移動的距離，其較小讀數為0.01毫 米（前后位置均有行程開關限位）；
3. 同步系統：該機由扭軸、擺臂、關節軸承等組成的機械同步機構，結構簡單，性能穩定可靠，同步精度高。機械擋 塊由電機調節，數控系統控制數值；
4. 擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。
結構特點
1. 采用全鋼焊結構，具有足夠的強度和剛性；
2. 液壓上傳動，機床兩端的油缸安置于滑塊上，直接驅動滑動工作；
3. 滑塊同步機構采用扭軸強迫同步；
4. 采用機械檔塊結構，穩定可靠；
5. 滑塊行程機動快速調，手動微調，計數器顯示；
6. 斜楔式的撓度補償機構，以確保獲得較高的折彎精度。
主要分類
折彎?rùn)C(jī)分為手動折彎?rùn)C(jī)，液壓折彎?rùn)C(jī)和數控折彎?rùn)C(jī)。手動折彎?rùn)C(jī)又分為機械手動折彎?rùn)C(jī)和電動手動折彎?rùn)C(jī)，液壓折彎?rùn)C(jī)按同步方式又可分為：扭軸同步、機液同步，和電液同步。液壓折彎?rùn)C(jī)按運動方式又可分為：上動式、下動式。
使用方法
按普通的液壓折彎?rùn)C(jī)加工Q235板料來做簡單介紹：
1. 首先是接通電源，在控制面板上打開鑰匙開關，再按油泵啟動。
2. 行程調節，折彎?rùn)C(jī)使用須要注意調節行程，在折彎前要試車。折彎?rùn)C(jī)上模下行至底部時須確保有一個板厚的間隙。否則會對模具和機器造成損壞。行程的調節也是有電動快速調整和手動微調。
3. 折彎槽口選擇，一般要選擇板厚的8倍寬度的槽口。如折彎4mm的板料，需選擇32左右的槽口。
4. 后擋料調整一般都有電動快速調整和手動微調，方法同剪板機。
5. 踩下腳踏開關開始折彎，折彎?rùn)C(jī)與剪板機不同，可以隨時松開，松開腳折彎?rùn)C(jī)便停下，再踩繼續下行。
