10000風量催化燃燒設備簡稱1萬風量催化燃燒設備，這種風量使用范圍還是比較廣的，能夠滿足包裝印刷，橡膠，塑料，冶金等領域廢氣吸附和脫附處理。河北清達環保為您分享一下1萬風量催化燃燒設備設計方案。
設計方案，根據吸附（效率高）和催化燃燒（節能）兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，兩個吸附床交替使用。先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭_；脫附下來的有機物已被濃縮（濃度較原來提高幾十倍）并送往催化燃燒室催化燃燒成二氧化碳及水蒸氣排出。當有機廢氣的濃度達到2000PPm以上時，有機廢氣在催化床可維持自燃，不用外加熱。燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭_。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。_后的可進入下次吸附；在脫附時，凈化操作可用另一個吸附床進行，既適合于連續操作，也適合于間斷操作。

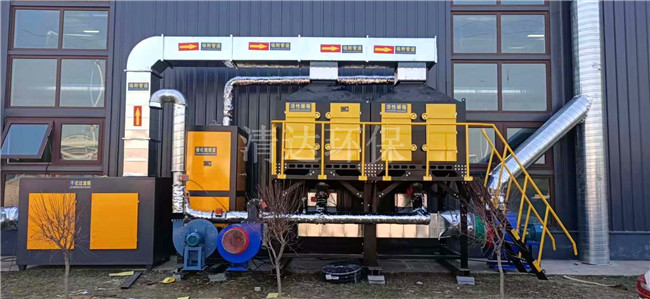

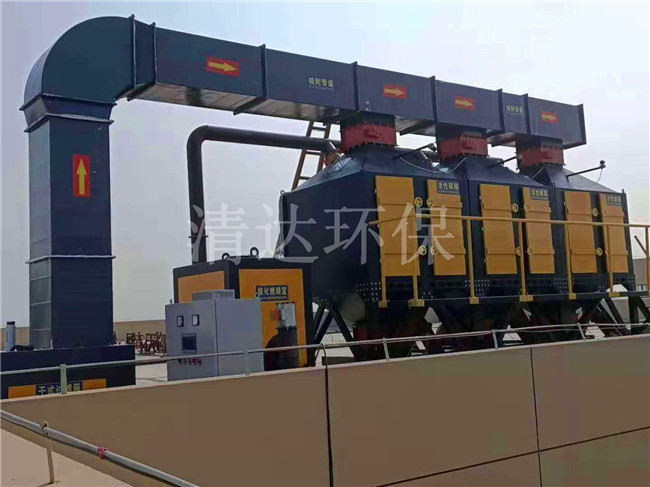

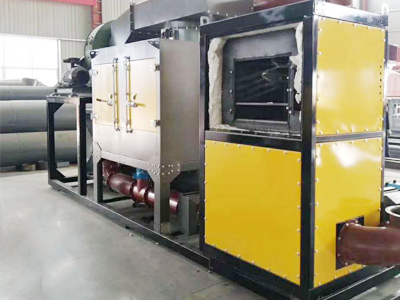

催化燃燒裝置主要由熱交換器、燃燒室、催化反應器、熱回收系統和凈化煙氣的排放煙囪等部分組成，如右圖所示。其凈化原理是：未凈化氣體在進入燃燒室以前，先經過熱交換器被預熱后送至燃燒室，在燃燒室內達到所要求的反應溫度，氧化反應在催化反應器中進行，凈化后煙氣經熱交換器釋放出部分熱量，再由煙囪排入大氣。
10000風量催化燃燒原理說明
將有機廢氣直接引入催化燃燒裝置，在開始階段需通過電加熱器將其溫度升高至反應需要的溫度，廢氣在催化催化劑作用發生氧化放熱反應生成無害的H2O和CO2，分解后釋放出的熱量通過熱交換器加熱進入催化床的有機廢氣，當有機廢氣的濃度達到一 定的濃度時，放熱和熱交換所需要熱量達到平衡，無需電加熱，通過自身平衡處理掉高濃度有機廢氣。上述過程可通過PLC系統控制柜全自動操作。
催化分解法已成為凈化高濃度有機廢氣的有效手段，特別適宜治理噴涂、油墨印刷等在烘干過程中排出的高濃度有機廢氣。因烘干廢氣溫度和有機物濃度都較高，對分解反應及熱量回收有利，減少設備運行及投資費用。
在化學反應過程中，利用催化劑降低燃燒溫度，加速有毒有害氣體 氧化的方法，叫做催化燃燒法。由于催化劑的載體是由多孔材料制作的，具有較大的比表面積和合適的孔徑，當加熱到300~450℃的有機氣體通過催化層時，氧和有機氣體被吸附在多孔材料表層的催化劑上，增加了氧和有機氣體接觸碰撞的機會，提高了活性，使有機氣體與氧產生劇烈的化學反應而生成CO2和H2O，同時產生熱量，從而使得有機氣體變成 無害氣體。
10000風量
催化燃燒設備特點
1. 適合處理高溫、高濃度、連續性產生的有機廢氣 ，凈化效率高：采用當今先 進的貴金屬鈀、鉑浸漬的蜂窩狀陶瓷載體催化劑，比表面積大。
2．不產生二次污染，設備投資及運行費用低；僅為同行業同類產品的80%，且設備基礎無特殊要求。
3．催化低溫分解，預熱時間短，能耗低，催化劑使用壽命長，催化分解凈化率高達97%以上； 設備啟動約20分鐘升溫至起燃燒溫度，有機廢氣濃度較高時耗能僅為風機功率。
4．設備運行穩定，可靠，活動件少，檢修系統配備完善，操作維修方便； 催化劑一般4年_換，并且載體可_。
5．整個運行過程中實現全自動化PLC控制，方便，可靠；
6．系統安全設施完善，配有阻火器，泄爆口，運行時出現的異常情況將報警并自動停機。
河北清達環保不斷的加大創新力度，學習先 進的生產技術，改變自身的現狀，提高催化燃燒設備的質量和效率，緊跟市場變化，科學發展，長久發展。
